\title {写一个虚拟机管理器}
\date {2026\sp 年\sp 2\sp 月\sp 2\sp 日}

最近因为想学\sp eBPF\sp 的关系，接触到了\sp \href{https://firecracker-microvm.github.io/}{Firecracker}\sp 这个虚拟机管理器，结果正事没干一头拐进了虚拟化的坑里。本来我对虚拟机管理器的印象都是\sp QEMU、VMWare\sp 之类的庞然大物，不过\sp Firecracker\sp 突然让我发现虚拟机管理器其实也不见得非得这么复杂，于是就萌生了自己做一个虚拟机管理器的想法。

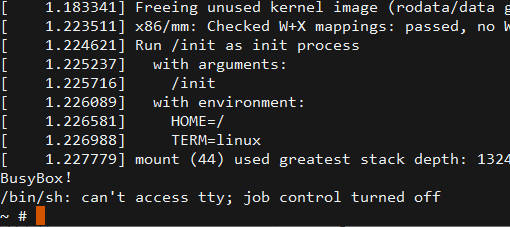

最后的成果是成功启动了Linux内核，并成功运行了\sp BusyBox\sp 的\sp Shell，如下图：

\img{1.jpg}{0.75}

相关的代码放在了\sp\href{https://gist.github.com/mistivia/701ce77756b3dd5e39581be9c5a2c30b}{Gist}\sp 上面。本文的后面也会主要就着这个源代码讲解。

过程中也参考了不少之前已有的资料，会一并放在末尾。

\s {创建虚拟机}

这一步主要用\sp {\itt ioctl}\sp 调用一些\sp KVM\sp 的接口，代码在\sp {\itt vm\_guest\_init}\sp 函数当中。这一步没什么好介绍的，就是一些套路化的东西：

\bli
    \li {\tt KVM\_CREATE\_VM}：创建虚拟机
    \li {\tt KVM\_CREATE\_IRQCHIP}：创建中断芯片模拟程序
    \li {\tt KVM\_CREATE\_PIT2}：创建时钟芯片模拟程序
    \li {\tt KVM\_SET\_USER\_MEMORY\_REGION}：加载用\sp mmap\sp 分配出来的内存
    \li {\tt KVM\_CREATE\_VCPU}：创建虚拟\sp CPU
\eli

\s {CPU\sp 初始化}

这里就来到了本文的第一个分歧点。我们的目标是加载并启动\sp Linux\sp 内核，而因为\sp x86\sp 架构臭名昭著的历史包袱，64\sp 位的\sp Linux\sp 内核中实际上有\sp 3\sp 个启动点，分别对应了\sp 16\sp 位、32\sp 位，以及\sp 64\sp 位。如何选择就成了一个问题。

如果我们选择从\sp 16\sp 位启动点启动内核，就意味着我们要实现\sp BIOS\sp 模拟，想想就十分繁琐。而如果从\sp 64\sp 位启动点开始启动，我们就必须首先进入\sp CPU\sp 的\sp 64\sp 位模式。而\sp x86 CPU\sp 的\sp 64\sp 位模式要求必须分页，所以我们还要先处理内存映射并创建页表。

相比之下，32\sp 位启动就简单多了，不需要BIOS。也不要求创建页表。虽然我们的\sp Linux\sp 内核是\sp 64\sp 位的，但是\sp Linux\sp 内核会帮我们处理好分页并进入64位模式，并不需要担心。我们是来做虚拟机管理器的，不是来做\sp bootloader\sp 和操作系统的，所以自然，从\sp 32\sp 位启动点启动是最好的选择。

根据\sp Linux\sp 内核的启动协议，CPU\sp 在跳转到\sp 32\sp 位内核启动点之前，需要进入32位的“平坦模式”，在这个模式下，CPU\sp 在\sp 32\sp 位模式中运行，但是却没有分页，所有内存地址均直接映射到物理内存。

为了进入这个模式，在实际的机器中，有一个特别复杂的初始化流程。具体可以查看\sp \href{https://wiki.osdev.org/GDT_Tutorial}{OSDev Wiki}。但是这个也完全是\sp x86\sp 架构的历史糟粕，并不值得耗费心力。总之，利用\sp KVM\sp 提供的接口，设置若干个段寄存器和一个特殊的\sp cr0\sp 寄存器的内部状态，我们就可以让虚拟CPU进入\sp 32\sp 位平坦模式了：

\bcode
void set_flat_mode(struct kvm_segment *seg) {
    seg->base = 0;
    seg->limit = 0xffffffff;
    seg->g = 1;
    seg->db = 1;
}
|par |par
struct kvm_sregs sregs;
ioctl(cpu_fd, KVM_GET_SREGS, &sregs);
set_flat_mode(&sregs.cs);
set_flat_mode(&sregs.ds);
set_flat_mode(&sregs.es);
set_flat_mode(&sregs.fs);
set_flat_mode(&sregs.gs);
set_flat_mode(&sregs.ss);
sregs.cr0 ||= 0x1;
ioctl(cpu_fd, KVM_SET_SREGS, &sregs);
|ecode

最后，需要\sp rip\sp 寄存器设置为\sp 0x100000，稍后内核启动点将会加载到这个地方，而\sp CPU\sp 也会从这里启航。而\sp rsp\sp 寄存器需要设置为\sp 0x10000，内核的启动参数将会加载到这个位置：

\bcode
struct kvm_regs regs;
ioctl(cpu_fd, KVM_GET_REGS, ®s);
regs.rip = 0x100000;
regs.rsi = 0x10000;
ioctl(cpu_fd, KVM_SET_REGS, ®s);
|ecode

至于为什么是这两个数字，下一节将会介绍，这是\sp Linux\sp 内核启动协议的一部分。

最后一步是设置\sp CPUID，我们从\sp KVM API\sp 中获取\sp KVM\sp 支持的\sp CPUID，然后设置给虚拟\sp CPU\sp 即可：

\bcode
struct kvm_cpuid2 *cpuid;
int max_entries = 100;
cpuid = malloc(sizeof(*cpuid) +
    max_entries * sizeof(struct kvm_cpuid_entry2));
cpuid->nent = max_entries;
ioctl(kvm_fd, KVM_GET_SUPPORTED_CPUID, cpuid)
ioctl(cpu_fd, KVM_SET_CPUID2, cpuid)
|ecode

这样，CPU\sp 初始化完毕，只欠内核。

\s {加载内核}

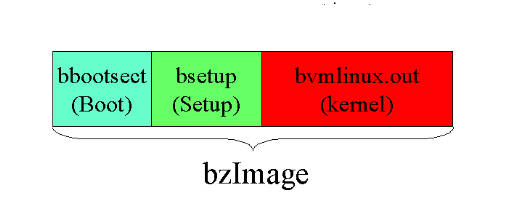

要加载内核，首先我们要知道内核文件的布局。现代Linux内核的文件模式叫做“bzImage”。传统上，磁盘上的每\sp 512\sp 字节被称为一个“扇区”。Linux内核上最开始的\sp 512\sp 字节就是用于从\sp 16\sp 位模式启动的启动扇区（boot）。然后是若干个扇区的启动参数（setup）。再然后才是真正的内核（kernel）。如下图：

\img{2.jpg}{0.8}

其中，boot\sp 部分是用于\sp 16\sp 位启动的，我们不需要理会。我们只需要看后两部分。根据Linux内核的启动协议，内核加载时需要完成这些步骤：

\bli
    \li 加载\sp Linux\sp 内核的第一步应该是设置启动参数（{\itt boot\_params}，传统上称为“Zero Page”）
    \li 将内核映像偏移量\sp 0x01f1\sp 开始的\sp setup\sp 头部加载到\sp {\itt boot\_params}\sp 中并进行检查
    \li 设置\sp {\itt boot\_params}\sp 中的其他字段
    \li \%esi寄存器保存\sp {\itt boot\_params}\sp 的地址
\eli

那么我们首先把内核文件（bzImage）映射到内存中：

\bcode
bz_image = map_file(kernel_path, &bz_image_size);
|ecode

在上一节中，我们把\sp \%rsi\sp 寄存器设置为了\sp 0x10000，因此，我们也会把\sp {\itt struct boot\_params}\sp 设置到内存中的\sp 0x10000\sp 处并清零。

\bcode
zeropage = (struct boot_params *)(vm->memory + 0x10000);
memset(zeropage, 0, sizeof(*zeropage));
|ecode

加载偏移量\sp 0x01f1\sp 开始的\sp setup\sp 头部：

\bcode
memcpy(&zeropage->hdr, bz_image+0x01f1, sizeof(zeropage->hdr));
|ecode

我们还需要在内存中随便找一块空闲的位置存放命令行参数，这里我选了\sp 0x20000。我们没有VGA显示，只能用串口，所以设置一下用串口打印，并且开启debug显示：“console=ttyS0 debug”。

\bcode
#define KERNEL_ARGS "console=ttyS0 debug"
cmd_line = (char *)(vm->memory + 0x20000);
memcpy(cmd_line, KERNEL_ARGS, strlen(KERNEL_ARGS) + 1);
|ecode

此外，我们可能还需要加载一个用于初始化的内存虚拟盘（initrd）。这个\sp initrd\sp 的位置就比较宽松了，随便放什么地方都可以，只要内核能知道就行。这里我选择放在内存的\sp 512 MB\sp 处。参见\sp {\itt load\_initrd} 函数：

\bcode
uint32_t initrd_addr = 0x20000000;
memcpy(vm->memory + initrd_addr, initrd, st.st_size);
|ecode

然后我们设置一下内核的启动参数。首先是命令行参数的位置：

\bcode
zeropage->hdr.cmd_line_ptr = 0x20000;
|ecode

图形模式设置位默认的\sp 0xFFFF：

\bcode
zeropage->hdr.vid_mode = 0xFFFF;
|ecode

我们没用到\sp bootloader，而是直接模拟了内核加载过程，所以\sp bootloader 字段随便设一个：

\bcode
zeropage->hdr.type_of_loader = 0xFF;
|ecode

设置内存虚拟盘的位置：

\bcode
zeropage->hdr.ramdisk_image = initrd_addr;
zeropage->hdr.ramdisk_size = st.st_size;
|ecode

告诉内核，我们加载内核的位置是\sp 1MB\sp 处：

\bcode
zeropage->hdr.loadflags ||= LOADED_HIGH;
|ecode

最麻烦的一步是设置内存布局，这里我选择的是把\sp 0-640KB\sp 和\sp 1MB-1GB\sp 这两个区域标记为可用内存。至于为什么\sp 640KB\sp 到\sp 1MB\sp 之间要留个空洞，我也不知道，我只发现如果设置错误可能会\sp kernel panic。不过这又是\sp x86\sp 架构的历史包袱造成的，我选择不去深究。

\bcode
zeropage->e820_entries = 2;
// first 640KB
zeropage->e820_table[0].addr = 0;
zeropage->e820_table[0].size = 0xA0000;
zeropage->e820_table[0].type = 1;
// > 1MB
zeropage->e820_table[1].addr = 0x100000;
zeropage->e820_table[1].size = MEM_SIZE - 0x100000;
zeropage->e820_table[1].type = 1;
|ecode

最后，我们把\sp bzImage\sp 中的\sp kernel\sp 部分加载到内存中的\sp 1MB\sp 处。为此，我们需要知道boot和setup部分的大小，boot\sp 固定是\sp 512\sp 字节，setup\sp 的大小，在内核映像偏移量\sp 0x01f1\sp 处，单位是扇区，而\sp 1\sp 扇区是\sp 512\sp 字节。因此，我们得到\sp kernel\sp 的位置：

\bcode
setup_size = (zeropage->hdr.setup_sects + 1) * 512;
memcpy(vm->memory + 0x100000,
       (char *)bz_image + setup_size,
       bz_image_size - setup_size);
|ecode

这样，内核加载完毕。

\s {串口模拟}

在网络设备模拟器调通以前，串口是我们和虚拟机交互的唯一方式，串口可以打印内核的调试信息，也可以用来启动\sp shell。不过这一节没有什么内容，因为懒得读硬件手册，所以我让\sp Kimi\sp 模型给我生成了一个凑合能用的串口模拟程序。这个串口模拟器只能输出内容，无法接收输入。不过在现在这个阶段已经够了。

串口模拟相关的代码在\sp {\itt serial\_init}\sp 和\sp {\itt handle\_serial}\sp 这两个函数中。串口模拟器的初始化需要在前面创建虚拟机的时候一并完成。

\s {运行虚拟\sp CPU}

这一节主要涉及代码中的\sp {\itt vm\_run}\sp 函数。

在运行虚拟\sp CPU\sp 之前，首先需要把虚拟\sp CPU\sp 的文件描述符后面的一小段内存映射出来。而这段内存的大小是通过\sp {\itt KVM\_GET\_VCPU\_MMAP\_SIZE} 接口获得的。这段内存在后面处理\sp IO\sp 和\sp MMIO\sp 的时候会有用处：

\bcode
mmap_size = ioctl(vm->kvm_fd, KVM_GET_VCPU_MMAP_SIZE, 0);
run = mmap(NULL, mmap_size, PROT_READ | PROT_WRITE,
           MAP_SHARED, vm->cpu_fd, 0);
|ecode

完成内存映射之后，就可以通过\sp {\itt KVM\_RUN}\sp 接口运行虚拟\sp CPU：

\bcode
ioctl(vm->cpu_fd, KVM_RUN, 0)
|ecode

但是\sp CPU\sp 运行一段时间之后可能会退出。原因有以下几种：

\bli
    \li 虚拟机关闭
    \li 虚拟机请求\sp IO
    \li 虚拟机请求内存映射\sp IO（MMIO）
\eli

MMIO\sp 对于现代的块设备和网络设备必不可少，但是现阶段我们用不到，所以全部忽略。而碰到退出请求直接退出就好。

至于\sp IO\sp 请求，这里指的是\sp x86\sp 架构中的\sp \href{https://wiki.osdev.org/I/O_Ports}{IO port}，大部分也是可以直接忽略的，但是串口的请求我们需要处理一下。之前映射的内存里面会存放\sp IO\sp 相关的信息。我们查看其端口，如果是\sp 0x3f8\sp 到\sp 0x3ff\sp 之间的端口，说明是串口\sp IO，我们调用\sp {\itt handle\_serial}\sp 处理：

\bcode
if (run->io.port >= 0x3f8 && run->io.port <= 0x3ff) {
    handle_serial(vm, run);
}
|ecode

\s {创建\sp BusyBox\sp 内存虚拟盘}

首先安装\sp BusyBox:

\bcode
sudo pacman -S BusyBox
|ecode

然后创建一个\sp rootfs\sp 目录：

\bcode
mkdir rootfs
|ecode

然后创建一些必备的目录：

\bcode
cd rootfs
mkdir dev sys proc bin
|ecode

然后把\sp BusyBox\sp 安装到这个目录里面：

\bcode
BusyBox --install bin/
|ecode

然后创建一个\sp init\sp 脚本：

\bcode
#!/bin/sh
|par |par
mount -t devtmpfs devtmpfs /dev
mount -t proc proc /proc
mount -t sysfs sys /sys
mdev -s
|par |par
echo "BusyBox!"
/bin/sh -l
|par |par
while : ; do
    sleep 1
done
|ecode

把这个\sp init\sp 脚本设置为可运行，然后把整个目录打包成一个\sp cpio\sp 镜像：

\bcode
chmod +x init
find . -print0 || cpio --null -ov --format=newc || gzip > ../initrd
|ecode

这样我们就得到了我们的初始化虚拟盘：initrd\sp 文件。

\s {收官}

这个时候我们就可以把虚拟机跑起来了。首先从本机薅一个内核出来：

\bcode
cp /boot/vmlinuz-linux ./vmlinuz
|ecode

不同发行版下面内核文件的名字可能不同，但是应该都大体差不多。

然后编译虚拟机管理器的代码：

\bcode
gcc small_vmm.c -o small_vmm
|ecode

最后运行：

\bcode
sudo ./small_vmm vmlinuz initrd
|ecode

如果顺利的话，就能像开头那张图一样，看到\sp BusyBox\sp 的\sp shell\sp 提示符。不过输入命令和按回车都是没有反应的，因为前面没有完整实现串口模拟，没有做串口输入的功能。只能按\sp Ctrl+C\sp 退出。

\vfill\eject

\s {小结}

到这里我们的虚拟机管理器就告一段落了。至于下一步，首先自然是要把串口模拟完整做出来，这样就可以在控制台上输入，为此可能需要阅读\sp 8250\sp 芯片的手册和资料。

然后就是实现\sp Virtual IO\sp 设备的模拟了，需要参考\href{https://docs.oasis-open.org/virtio/virtio/v1.0/virtio-v1.0.html}{这份文档}。完整的实现需要模拟\sp PCI\sp 总线，但是\sp Linux\sp 提供了一个命令行参数，我们可以直接把\sp Virtual IO\sp 映射的\sp MMIO\sp 内存地址通过内核命令行参数直接告诉内核，而无需通过\sp PCI\sp 总线，这样就大大降低了开发工作量。

最后，为了让这个虚拟机管理器能够支持多处理器，也还有一段额外的工作量。

现阶段这个虚拟机管理器自然是没法使用的。但是另一方面，这个虚拟机管理器距离有实际用途却也并不遥远。只要再加上块设备和网络设备模拟程序，就完全可以用来部署一些需要环境隔离的后端应用了，用于部署\sp clawdbot\sp 之类的东西也都可行。

如果说\sp App\sp 开发、前端、CRUD\sp 后端这些是“显宗”的话，一些比较底层的计算机领域，就全是“密宗”了：虽然实际上并不是很难的东西，但是因为比较小众，很多知识只能依赖口耳相传和啃源代码获得，甚至有时候连最强的\sp AI\sp 也难以给出良好的解答。虚拟化虽然也算是个很大众的技术了，但是具体到一些细节，就又变成了一个比较接近“密宗”的东西。这也是我写这篇文章的动机。

\s {参考资料}

\bli
    \li \href{https://www.kernel.org/doc/html/v6.1/x86/boot.html}{The Linux/x86 Boot Protocol}
    \li \href{https://docs.kernel.org/virt/kvm/api.html}{The Definitive KVM API Documentation}
    \li \href{https://wdv4758h.github.io/notes/blog/linux-kernel-boot.html}{Linux Kernel Boot}
    \li \href{https://www.ihcblog.com/rust-mini-vmm-1/}{用\sp Rust\sp 实现极简\sp VMM - Ihcblog!}
    \li \href{https://docs.kernel.org/admin-guide/kernel-parameters.html}{The kernel’s command-line parameters}
    \li \href{https://gist.github.com/zserge/ae9098a75b2b83a1299d19b79b5fe488}{kvm\_host.c - GitHub Gist}
    \li \href{https://github.com/rust-vmm/vmm-reference/}{vmm-reference - GitHub}
\eli
